さて…ディスクシステム…
登場が１９８６年…２０１７年現在から逆算すると３１年前のハード
キミも…大概オッサンだなぁ…
当時…私もディスクシステムを破壊してしまいましてねぇ…
ディスクが読み込めないという異常事態に陥ってしまいました…
多分、原因は内部の汚れでしょうが、汚れは掃除すれば直る…
しかしながら、現状、ディスクシステムの故障の原因の大半はディスクを回す物と思われるゴムの劣化による損傷…
実はみろりんさんに頂いたディスクシステム本体はまさにコレが原因で
ディスクシステムとは思えない爆音を奏でておりました…
しかし私とて譲っていただけるディスクシステムを指をくわえて待っていたわけではないッ！
シッカリとディスクシステム用のゴムをアマゾンで購入して待機していたのだッ！！
後は…やる気ッ！

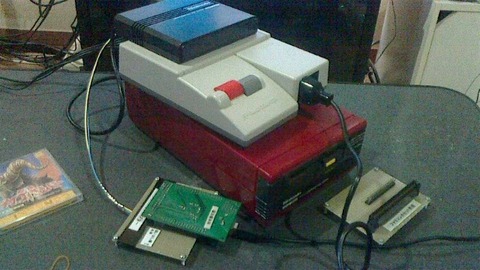

過去の記事で吸い出しに使ったのはデスネ…オークションで落札したベルト交換済みディスクシステムの付いたニューファミコンを使っていたんですよネ…
解体するぞ…解体するぞ…解体するぞ…
とりあえず、ネジを見たら敵だと思え…
深夜１時…何やら謎のやる気に後押しされ、ディスクシステムの解体作業が行われました…
写真の塩昆布みたいなのは…電源を入れ、ディスクを入れた際に劣化したベルトが粉々に砕け散った残骸…
ディスクシステム内部からディスク本体を取り出しあらゆるネジを抜いた結果、裏蓋が取れました…
内部からは、古き良き物作りの時代の香りがした…

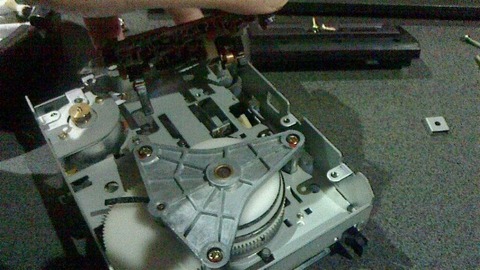

割と大変なのが、ベルト部分に蓋をするように存在する基盤の存在…
ネジを外しただけでは取り去ることが出来ない仕組みになっていまして…
まぁ、仕組みというよりも、配線が要所要所で収納されているので、配線の長さが足りずなかなか取り外せないッ！！
スッゲェ分かり辛いですが、この爪に引っ掛けてある配線を慎重に取り外し…
この…さらに分かり辛いですが、鉤爪のようになった太い配線を挟んでいる金属部分をマイナスドライバーで慎重に広げて、配線をたゆませれば、作業するには十分なスキマが出来上がります。
コイツを外すのが大変だった…いや…構造が解らなかったので殊更大変でしたね…

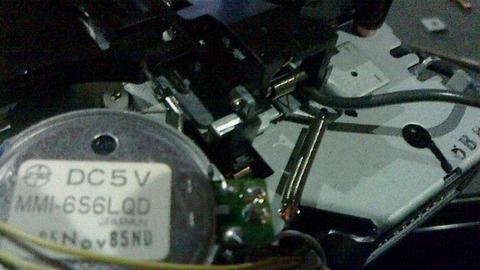

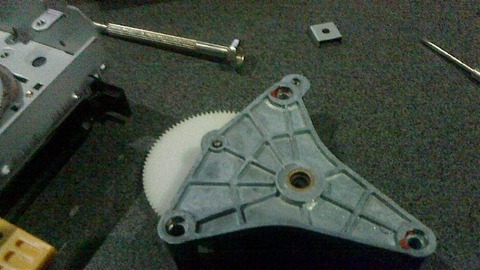

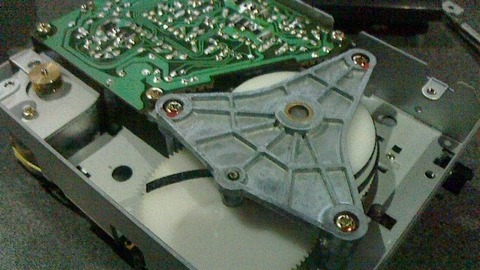

基盤を取り外したら、この三角形の謎装置についているネジを全て外します。
ネジを外せば動かせるので、一番ギアの付いていない方向を時計回りに回し…
慎重に引っこ抜くッ！
ある程度引っこ抜けたら、さらに時計回りに回し、ギア部分がちょうど取り外した基盤の辺りで、基盤側にスライドさせると取り外せます…
一連の作業工程を写真に撮ろうと思ったんですが…それどころではなかったのでッ！！

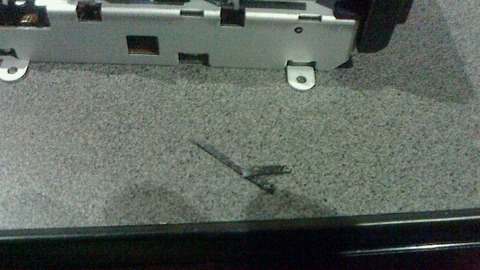

これが…みろりんさんの青春のトキメキハイスクールを回転させていたベルト…
ゴムですからねぇ…劣化するのは当然！

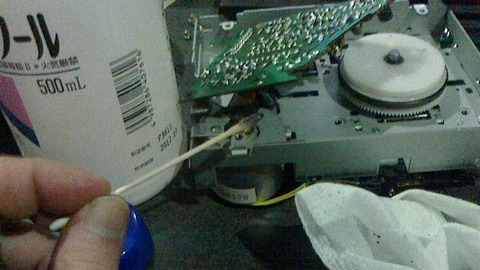

劣化してこびりついたゴムを無水エタノールで湿らせた綿棒や、こびりついたところはマイナスドライバーなどでこそぎ落とします。
眠い…もう深夜３時じゃないか…明日仕事なのに…
っと、危うくペットボトルと間違えて無水エタノールを口に運びそうになりながら清掃作業を続けます。

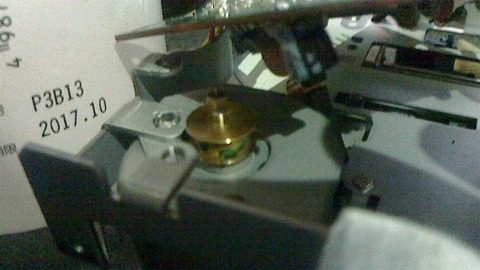

このベルトを回す部分は金属が故に若干腐食していますねぇ～
とりあえず、金属に良さそうな薬液を付けて掃除しました。
ふぅ…完璧だ…一番大変な場所でしたが、とりあえずベルトが交換できました…
拙い文章で説明するならば…一番太いネジ軸にベルトを入れて…
三角形のヤツを取った手順の逆の手順で設置…

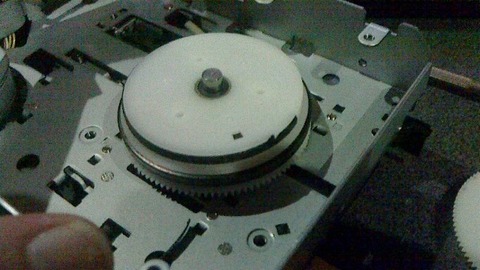

一番最初に白いローラーにベルトをくっつけてから、引き伸ばして金属ローラーに付ける…
コレで完成です！！
基盤を戻す際、基盤の裏に謎の突起があり、基盤が元あった場所に付かなくなるのですが、突起をずらせば入るのでご安心…
コレに気づくのに３０分かかりました…
…っと、これにて修理完了！電源を付けて、ディスクを入れたらシッカリ起動！
やったぜ！！！コレで…モーターが壊れるまで戦えるッ！！
※画像はありませんが…
っと、ディスクシステムの修理…
全然写真が足りませんが、不器用な私が、飲み物とエタノールを誤飲しそうになるほど判断能力が欠けた状態でも直せました。
ディスクシステムがやりてぇけど…どうせ壊れてるから…って人は、チャレンジしてみるといいぞ！？

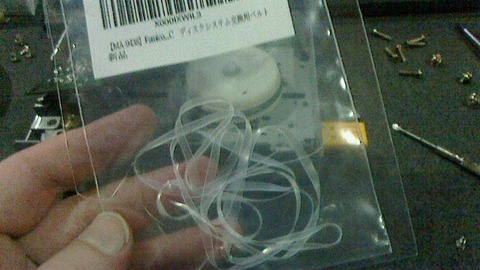

因みにベルトは
【MA-9438】Famicom Disk System Belt / FC ディスクシステム交換用ベルト
新品価格
￥134から
(2017/5/29 15:53時点)
アマゾンに売ってます。
まぁ…非公式っぽいので長持ちしそうにはないですが…
