結構前に放置したままにしていた工作…
ようやくブツが揃ったので始めるぜ！？
さて、話の流れとしては、当時購入したPCエンジンのACスティック…
しかし、ロクに使うこと無く放置し、何かの用事で友人に提供するも
軽くバラされて返却される…
そうだ…今後の技術向上のために…ACスティックを復活させてみよう！！
そんなノリで始めたが、部品が無いわイレギュラーな事が起こるわで…
っで、ようやく必要な部品が届いたのでやってみようかと思うの…
…って流れ…
さて、前回何が原因で中断したかというと…
非常に薄い本体に対してボタンの高さがありすぎてフタが閉まらなかったのだ…

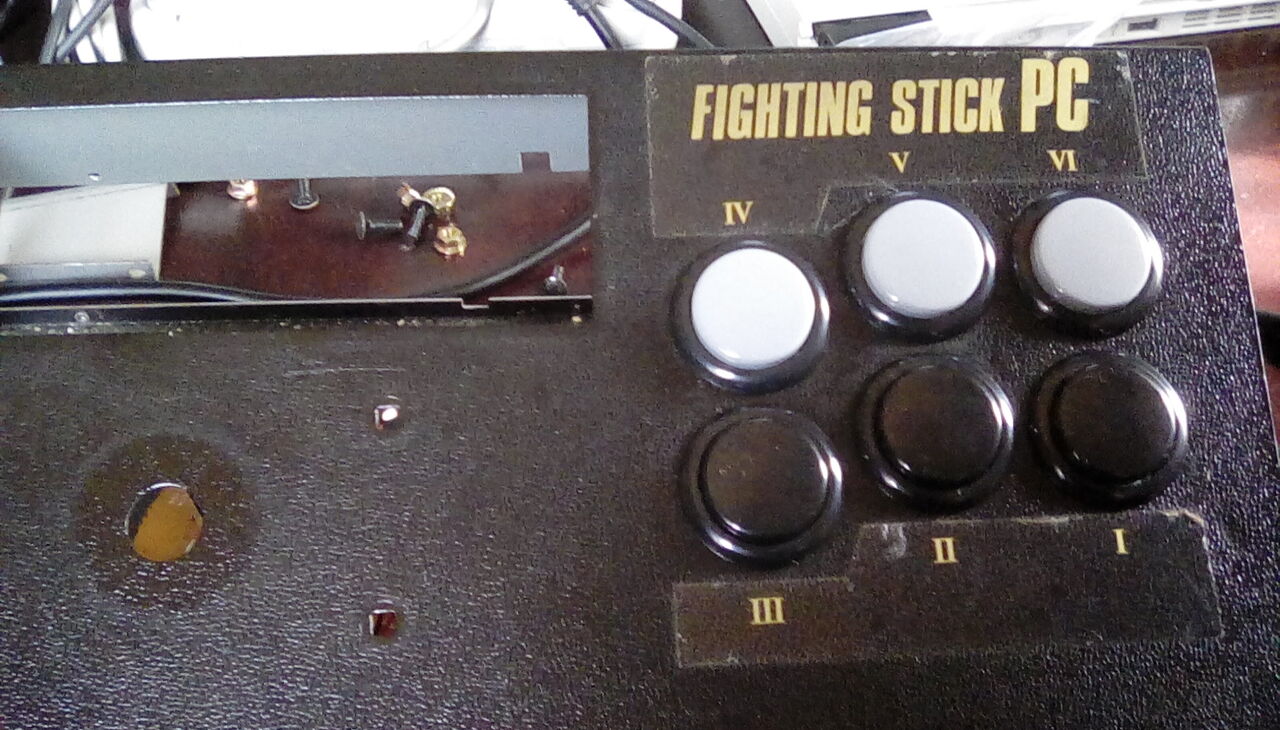

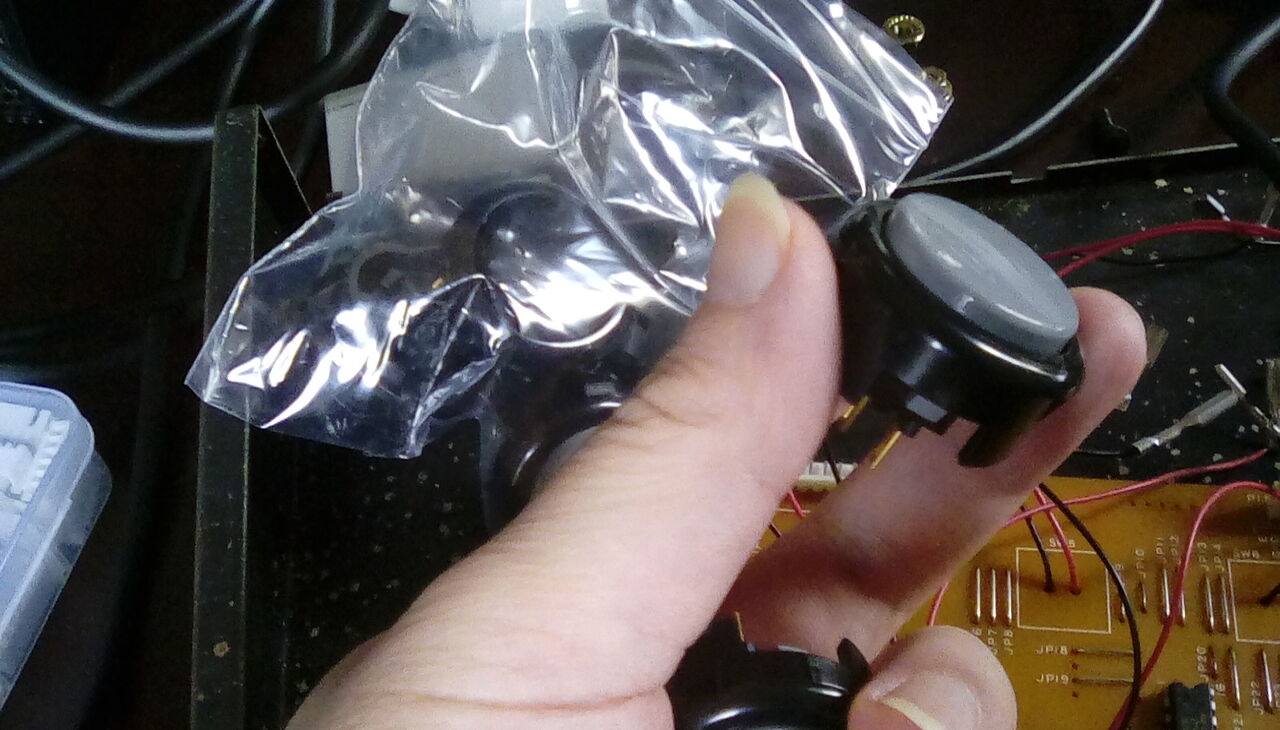

ですので、今回はセイミツで最も薄いボタンをセイミツ工業株式会社から購入…
元のボタンと同じ色にしたかったんですが、無かったので近い色で…
これでフタが閉めれるぞ！！！
そして、独特のスイッチが入った感覚が指先に伝わる…

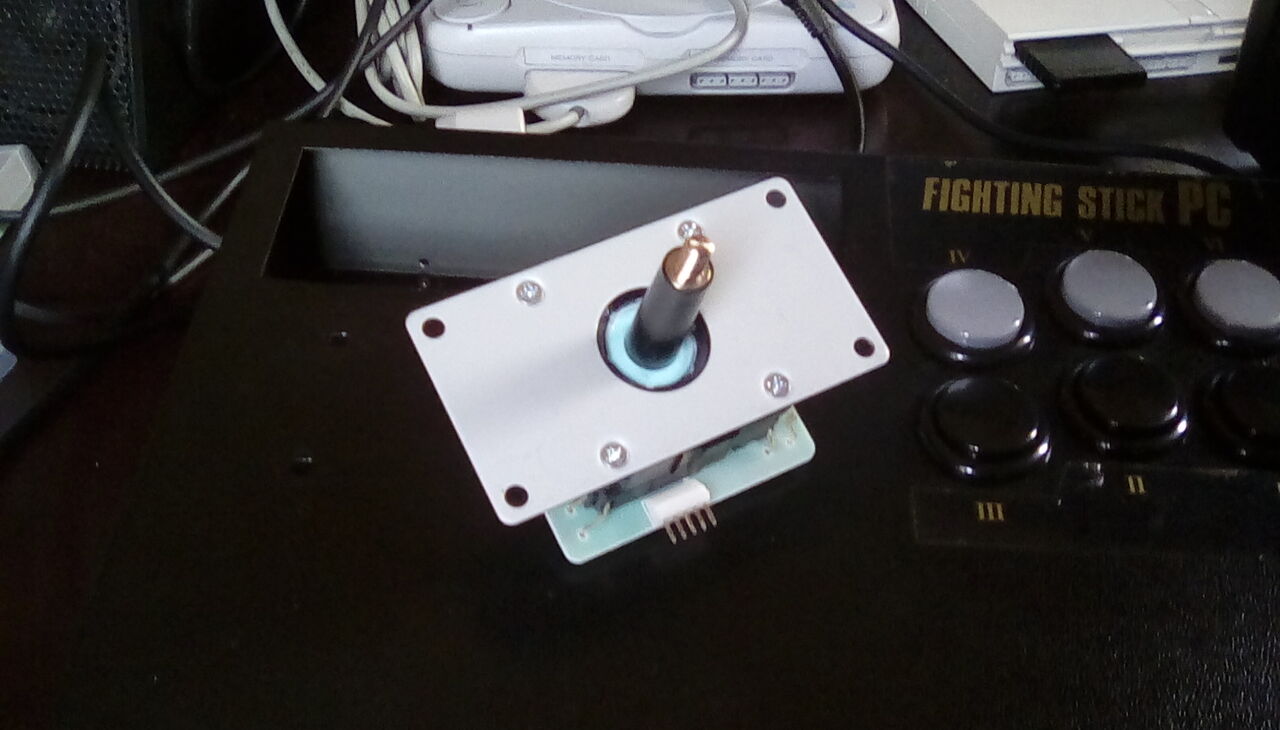

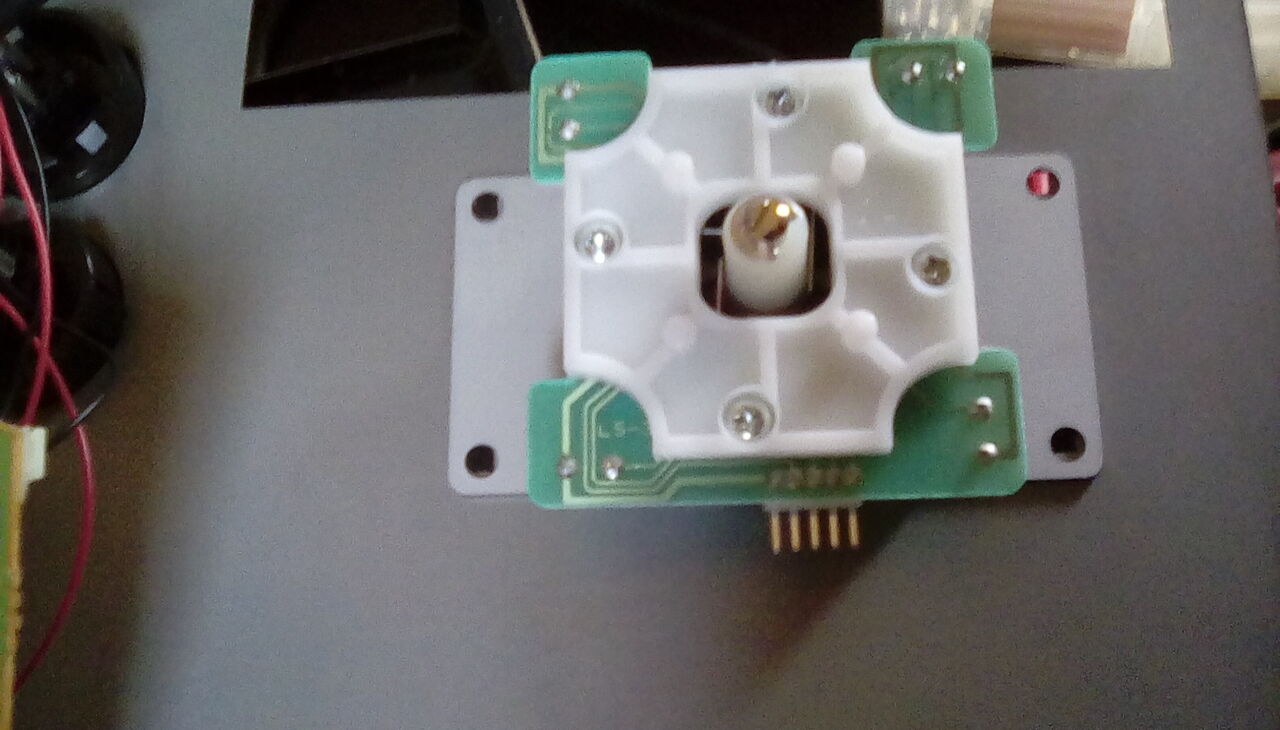

LS=58-01-MSを購入…
幅を調べたらデスネ…
天板と穴の位置が完全に合致したんですよ…
これ、もともとボタンもスティックもセイミツ製だったんじゃないかしら…
技術向上の為ならば作るべきですが、今回の難題は先にあるんで妥協して…
さぁ…今回の難題はコチラです…

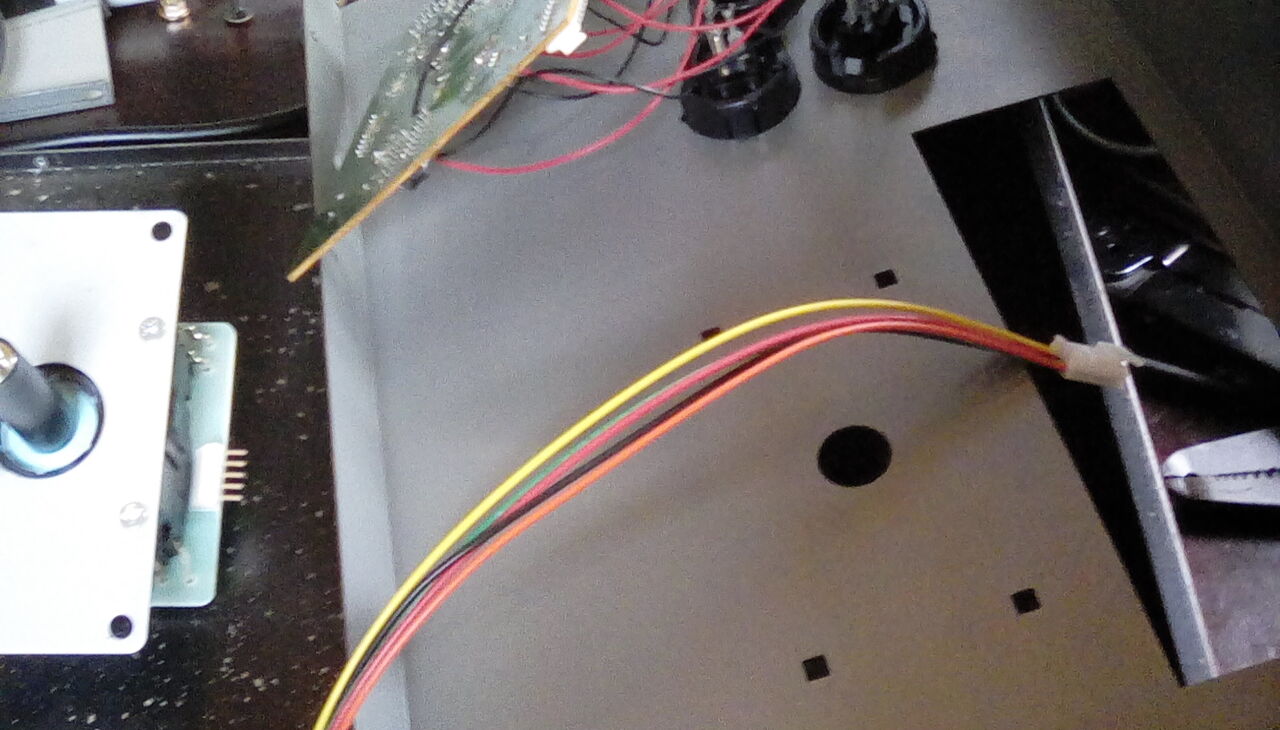

注文したのは５ピンハーネス…だが、基板に付けるピンは８ピン！！
３ピンも多いジャナイカ！！！

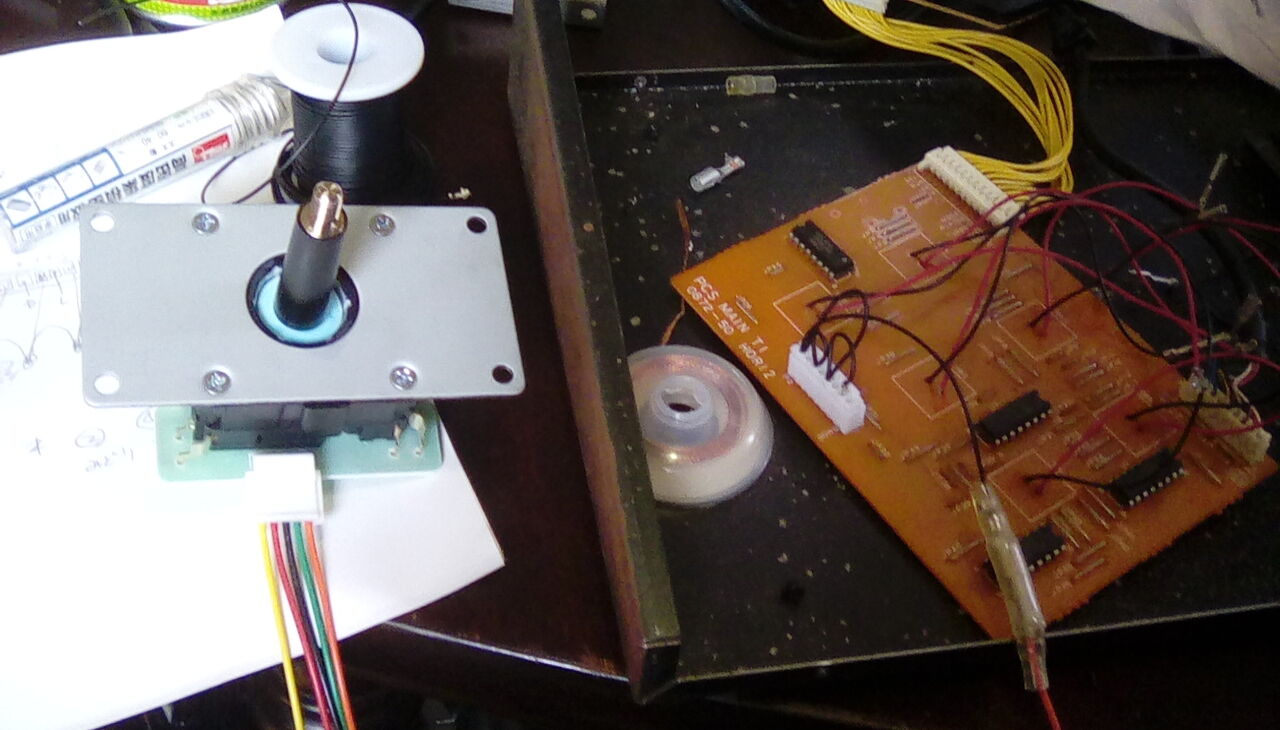

入念な下準備の結果、各スイッチにGNDが割り振られているっぽいんですよねぇ…
そこで今回は…ハーネスのGNDを各GNDに分配してなんとかする…

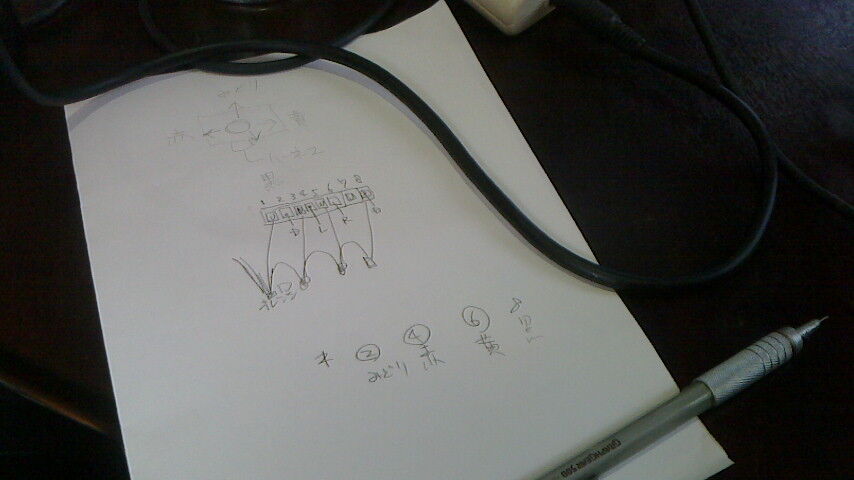

何を言っているのかワカラナイでしょうから、私の設計図をアップしましたが
画質、画力ともに終わっているので…

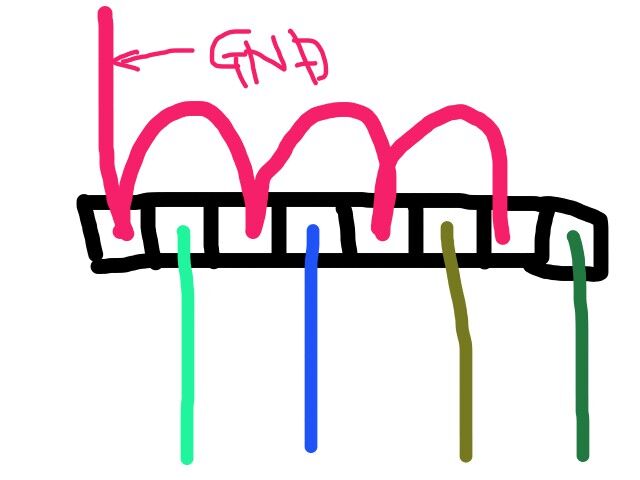

美しき設計計画…GND部分を直列で繋ぐという作戦…
因みに成功するか…他にも方法があるのかは解らねぇ…
今の私の持ちうる知識だとコレが最善だと判断しました…

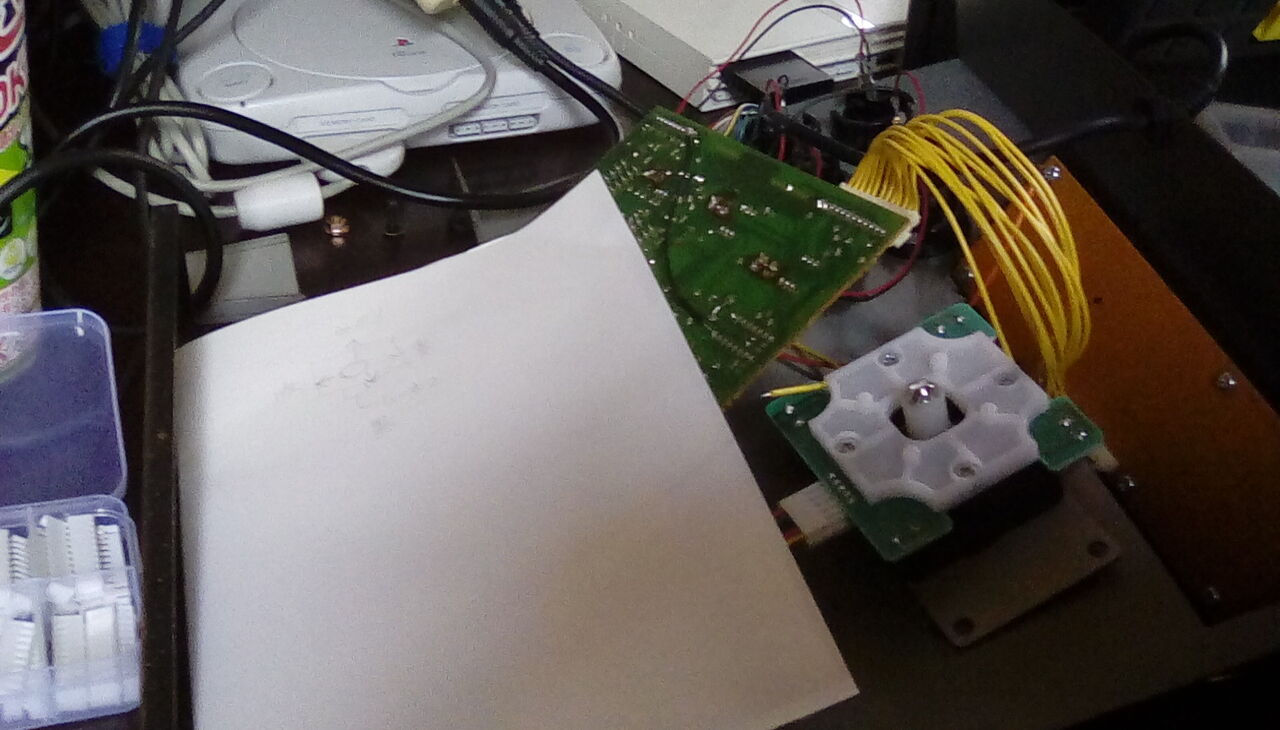

各配線がどのスイッチの配線かを、ストⅡダッシュで確認しながらメモをしている作業…
そして、今回の８ピンコネクタの作成の為に…

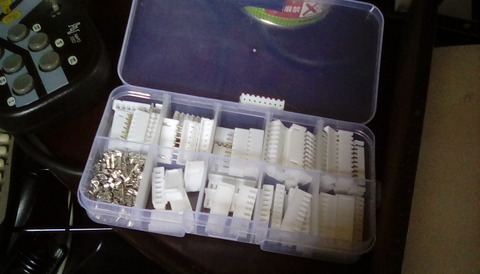

６ピンから１０ピンのハウジングコネクトピンのオス、メスセットを買っておいたのだ！！
コレとセイミツで買ったハーネスをドッキングさせて基板に付いているコネクタに差し込めば…

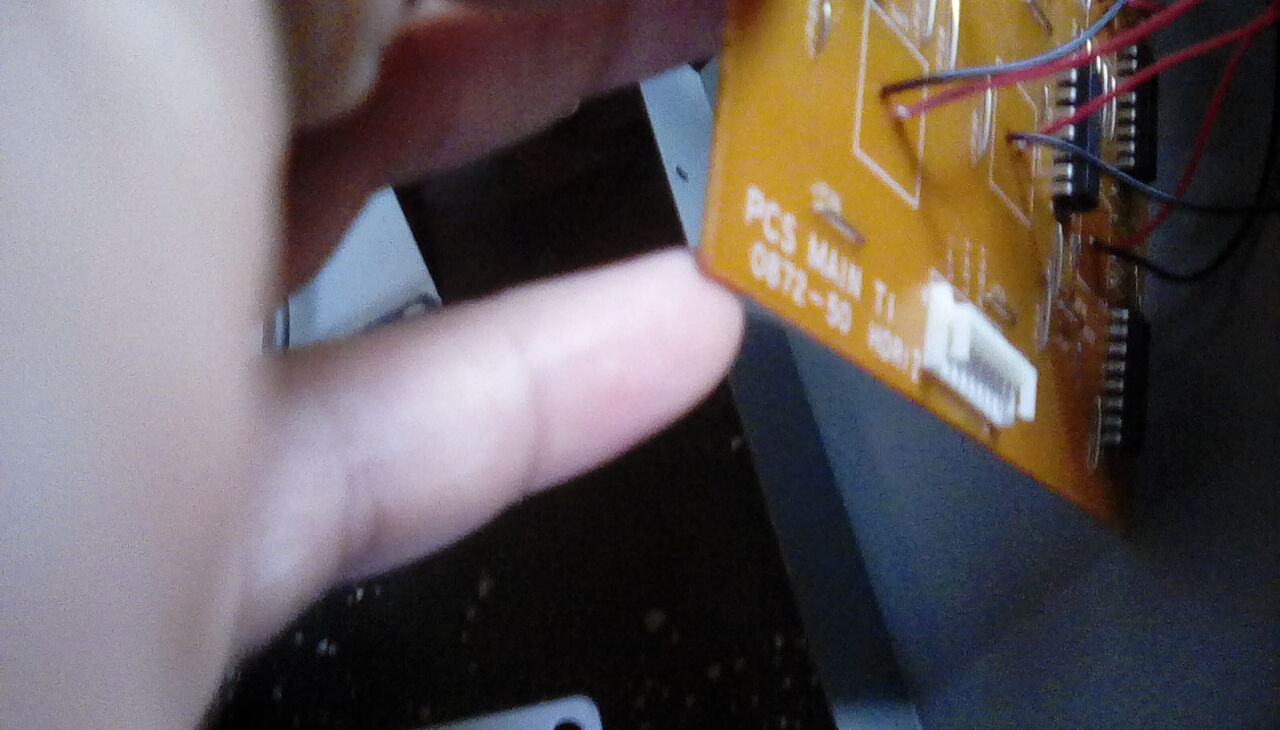

…アレ？
形が違うから挿さらねぇえええ！！！
なんと…神は私に試練を与えた…

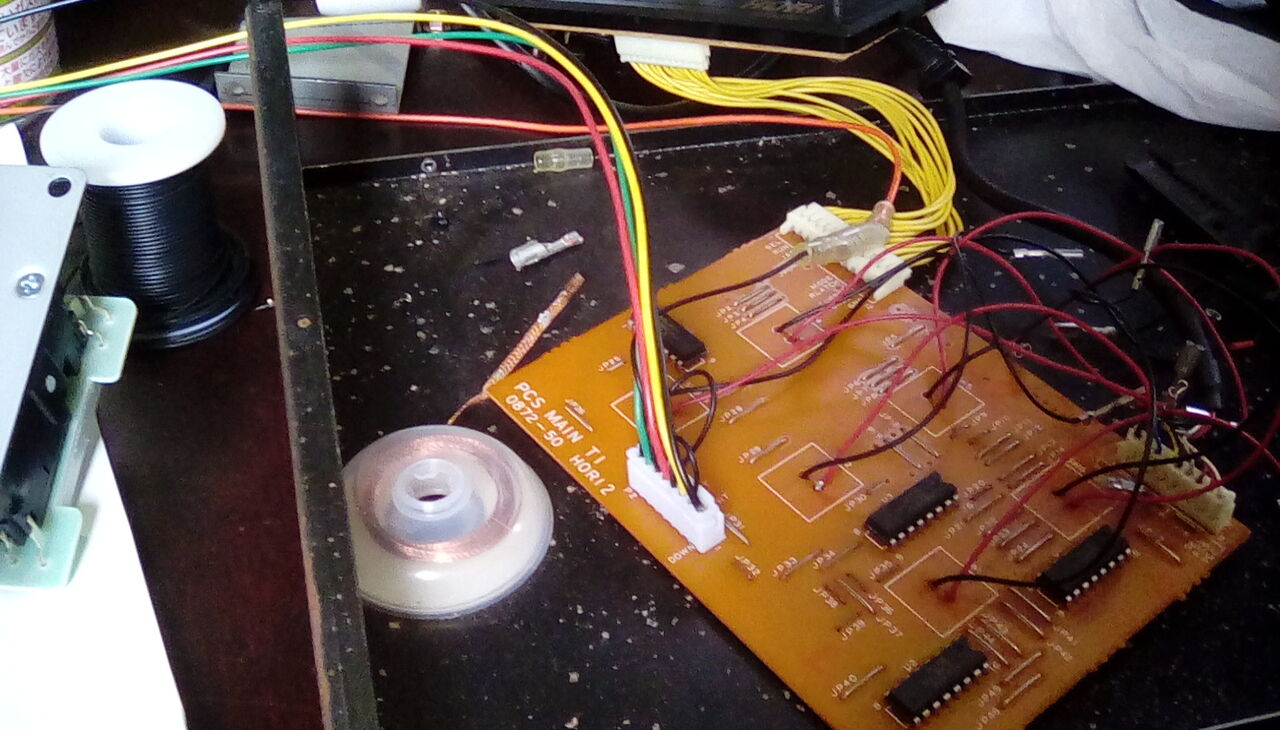

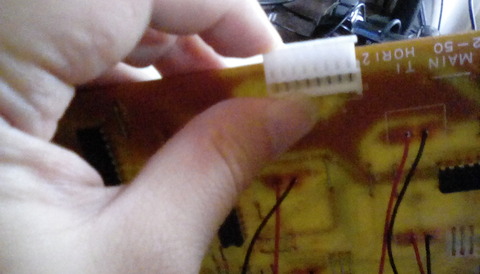

その古臭いコネクタをハンダ吸い取り線で取り去って、新しいコネクタをハンダでつけろと！！
やってやるぜ！後の５５箇所コンデンサ交換の練習に！！

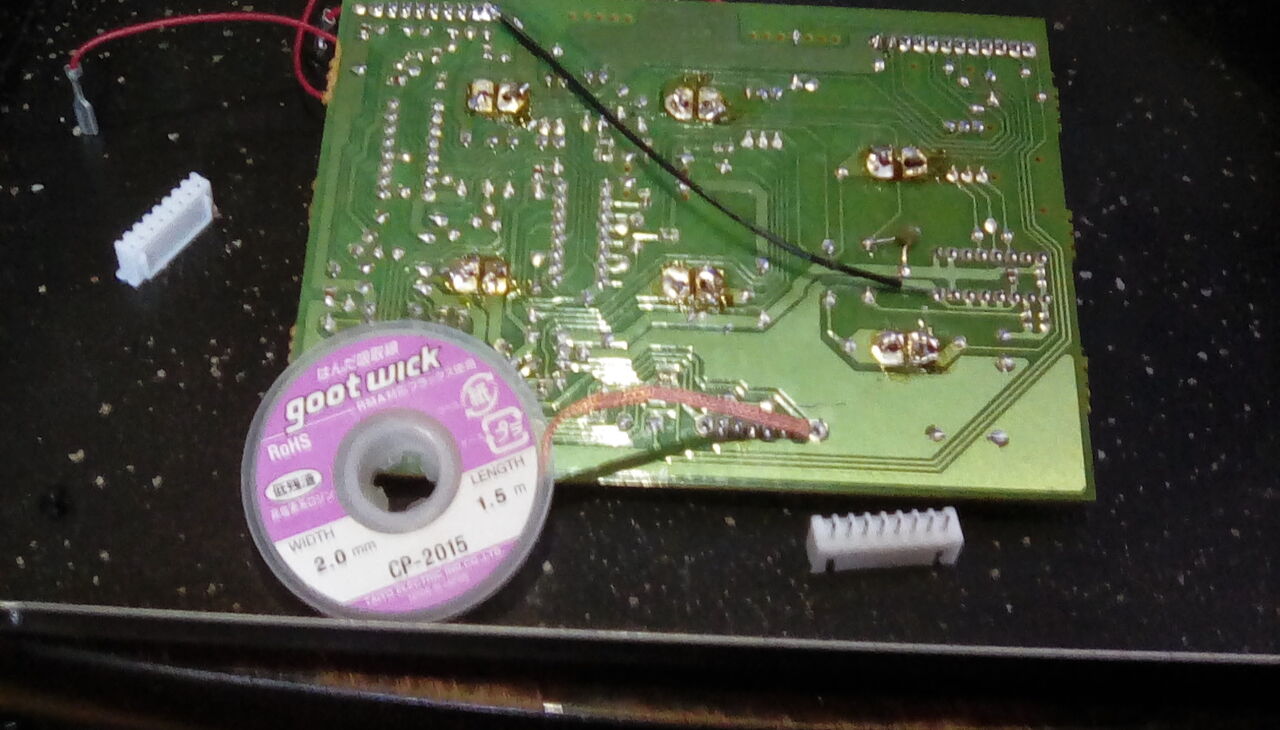

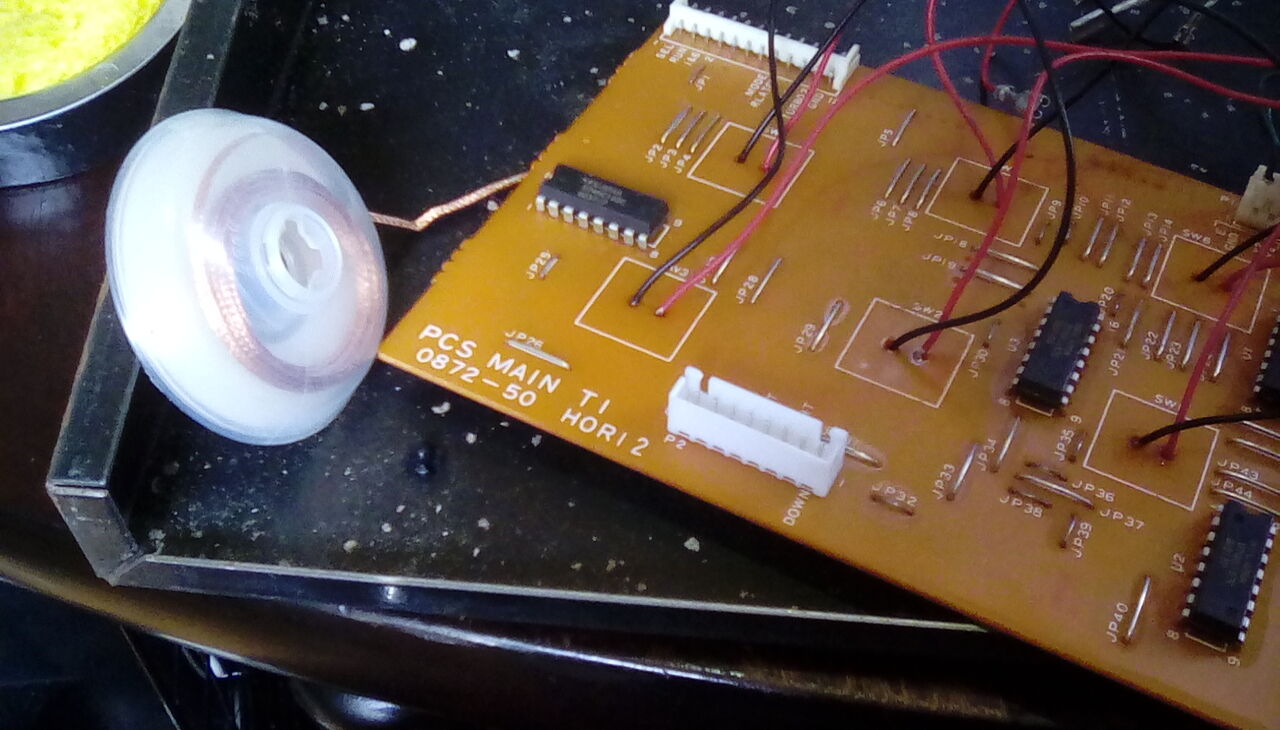

ハンダ吸い取り線で除去に成功…
前回のと合わせて随分とコツを掴めました…
ハンダが溶け始めてビビってはイカンのですねぇ…そのまま押さえていると
みるみるとハンダが吸い取り線に吸い取られていく…変化がなくなったら吸い取り完了という感じ…
スッゴイ…スッゴイよく判った…

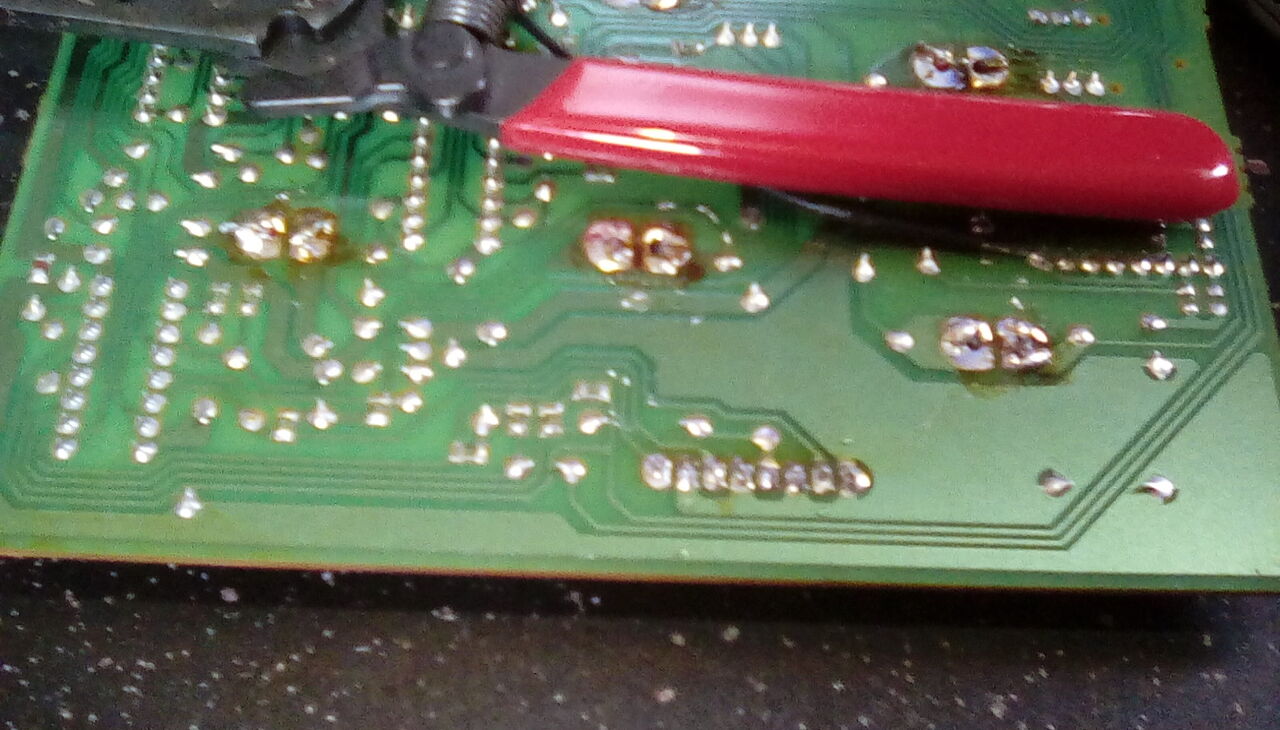

そして８箇所のハンダ付け…コレ、ナメていたんですが、考えてみたら、盛り過ぎたら隣と接触しちまう…
私としては結構難易度が高かったですが、お陰でコツを掴めましたネ…
今まで、ハンダを添えて、その上にコテだったからイカンかったのですよ…
ハンダゴテにハンダを添える…コレだ！！
ふぅうう…そしてどんどんと形になっていく…
あぁ…購入したハーネスの線が太くてコネクトピンにねじ込むのが難しかったので…
ギボシ端子で線を切り替えております…
ギボシ端子は過去にDCのACスティックを改造するのに使いましたねぇ…
非常に便利ですわぁ…どうやらカー用品らしいですが…
GNDを設置したあとに、各配線を差し込んで動作確認…
コネクタの左から
・GND
・上
・GND
・左
・GND
・右
・GND
・下
・GND
コレに合わせて配線を入れると、スティックのハーネス接続部分が下に来ている場合
・上…緑
・左…赤
・右…黄
・下…黒
っという配置…とりあえず接続して動作チェックをしたら…

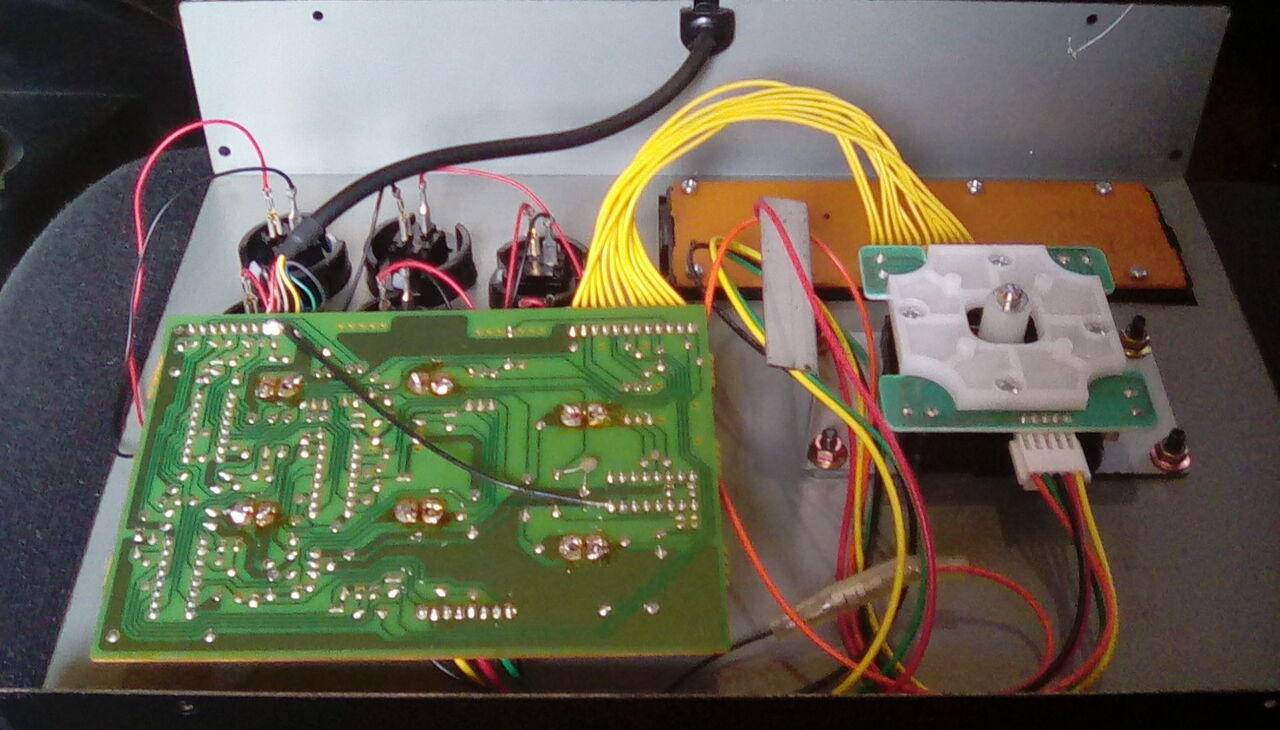

一時はどうなるかと思いましたが…組み上げ…
もともとボタンと基板が固定されていたので基板を固定する場所が無いですが…
とにかく薄くて狭いし…思いっきり振らなければ抜けることも無いでしょうから問題ないと…
ボタン交換などのメンテも楽になる作りにしたつもりでゴザイマス…
鉄製なので、下の蓋が錆びておりますがァ～
まぁ、今月の連休にでも錆取りして塗り直そうかしら…
いやはや…今回の工作で、結構スキルが向上した気がします…
…が、色々と補わねばならぬ課題も山のように出ましたねぇ…
とりあえず、無計画に走りすぎるという傾向…
そして、部品が足りてないのと知識も足りてねぇ…
ハンダゴテもさすがに細かい電子部品をやるならホムセンで１０００円くらいのヤツは止めて他のにすべきのような気がします…
あとは、全体の寸法をシッカリ測ってから行動しないので割とえらい目に遭います…
因みに…

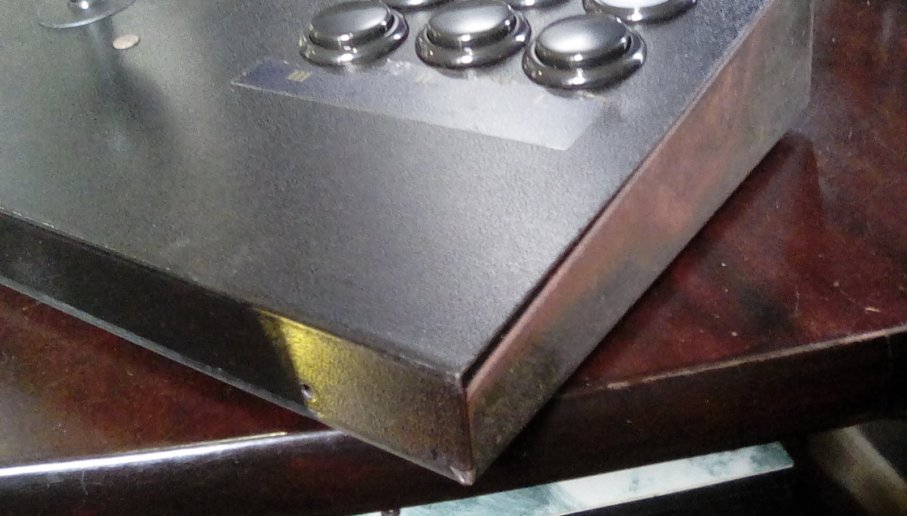

影響は無いんで良いんですが…隙間が空いているでしょ？
実はネ…完全に閉めると、スティックを上に入れた時に、スティックの軸と下の板が接触スルンデスヨ…
ナルホド扱いにくい箱だわ…
その事を踏まえ、次回に何かをやるときはァ～
入念な下調べに各寸法の確認…これが課題になりそうデスネ…

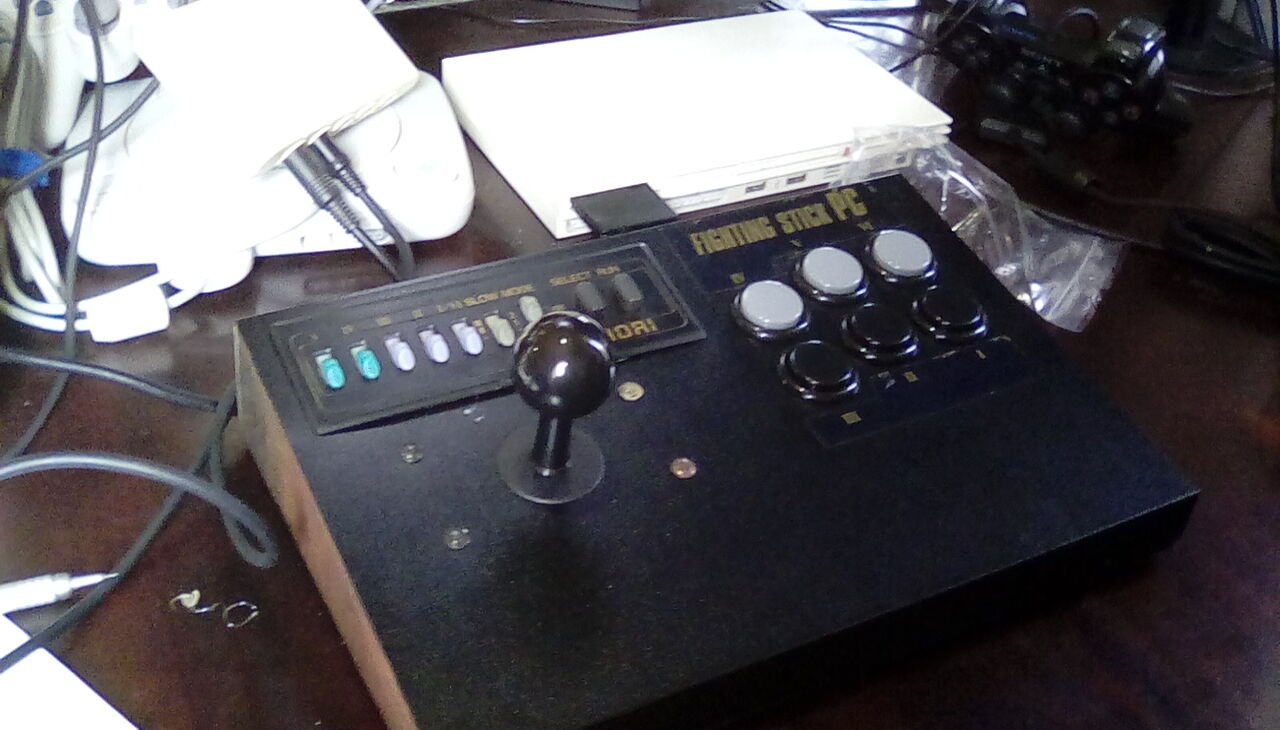

しかし出来上がったスティックは最高ですわ…
ネクスザールをやりまくっていましたよ！！！
