さてさて…電子工作をするつもりが、普通の工作をしている訳ですが…
とりあえず前回、バラバラにした各パッドにクッションをつけるという作業をしました…
これで静音はバッチリ！！！
まぁ…反応してくれればの話なんですが…
振動センサーみたいなので認識する構造だと思うので…
あの従来の構造だからこそ反応した…っという可能性も無くはないんですよネ…
そうなると私の計画そのものがご破産になる！！
まぁ、それはそれで面白いでしょうからいいですが！！！
さて、今回は…バラバラにした時の問題点を考えたいと思います…

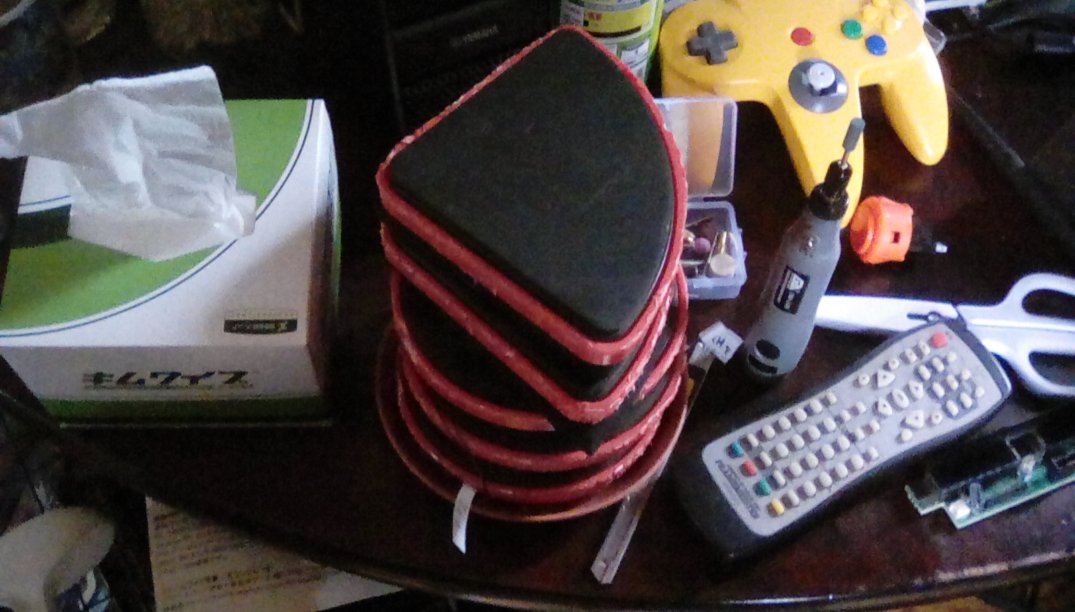

まず、収納…これに関してはバラバラが故に、一枚目の写真のように収納できれば
従来よりも省スペースで済みます…
…が
パッドと基板を繋いでいる配線が非常に貧弱…
その上、間違いなく絡まってエライことになる！！
そこで！！！
今回は線を強化したいと思います…
理想としてはAVケーブルくらいの太さ…そこまで出来るならば、抜き差しも楽ちんにできたら…
っということで、もう使わないであろう

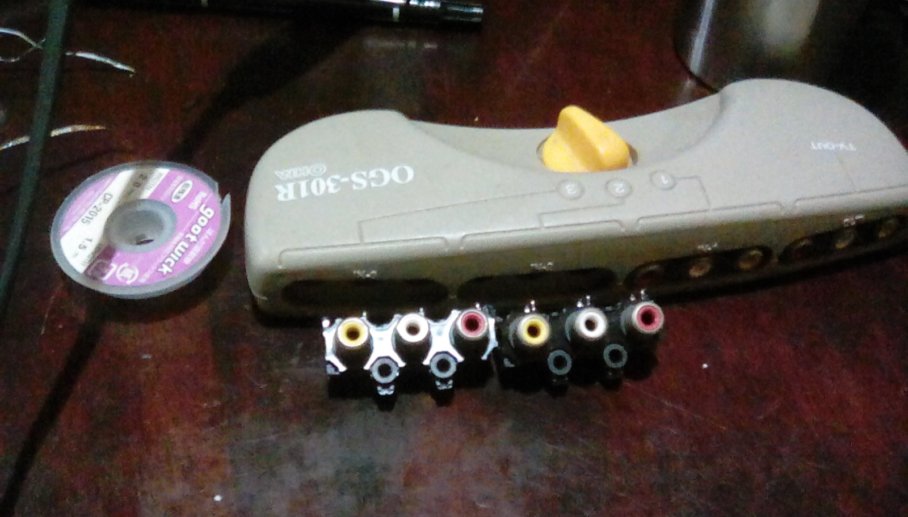

懐かしのAVケーブルを切り替えられるヤツから２セット程拝借しました…
お陰でハンダ吸い取り線が無くなりました…

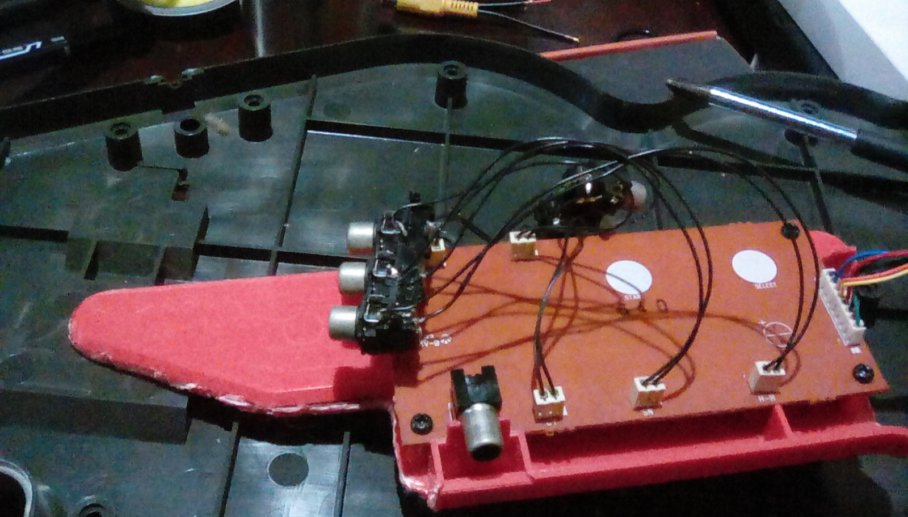

全く撮れておりませんがァ…各パッドの配線をハンダでくっつけました…
どうやら２本繋がっていれば反応してくれるらしいので、色分けなどする必要が無くて楽でしたわぁ…
最終的には箱に基板ごと入れて基盤ごと固定する予定です。
本当はACの筐体と同じピンジャックにしようと思ったんですがァ～
５つもピンジャックの挿し口を持っていないというのと…コレを使えば山のようにあるAVケーブルを有効活用できるんじゃね？
…って事で、AVケーブルを採用…

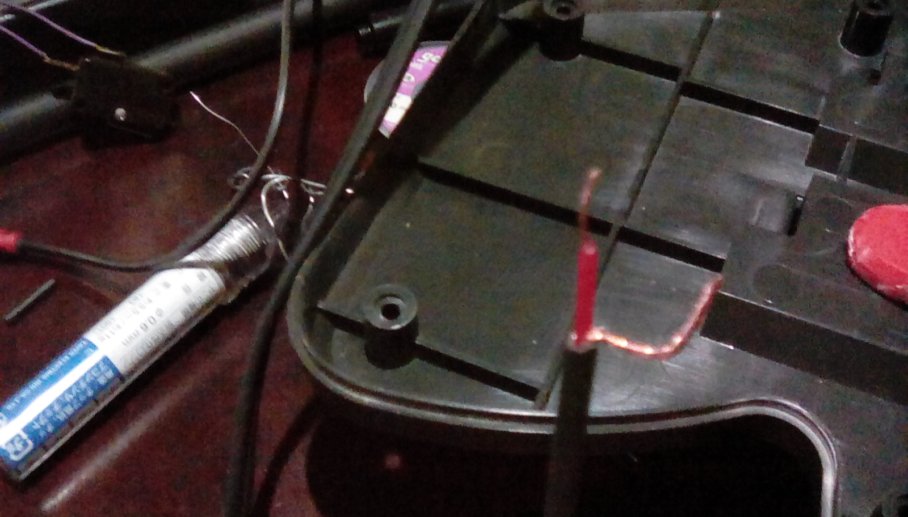

AVケーブルをひん剥くとこんな感じ…
因みにご存知だと思いますがァ～
映像、左右の音で色分けされていますが、コードの構造は全部同じです。
こんな感じで多くのコードは皮膜の中に複数の線を抱えていると…
その線をあるべき線に接続することで、大体繋がってくれると…私は勝手に思っております。
とりあえず…全てをつなげると大事になるので…
テストとして一つだけ仮接続して…各パッドが使えるか確認…
問題なく反応してくれた…とても静かだし！！やったぜ！！
っという事で、今回はここまでで…
次回は見た目の強化と設置を行いたい所ですねぇ…
そろそろ完成させたい…モゥ半月ちかくチクチク作業しておりますしねぇ…
