【工作】PS２のピックアップレンズ交換をやってみたぞ…

不調になったり動き出したりぃいいい！！
おのれぇ薄型めぇえええ！！！

さて、プレイステーション２が発売してから２１年だったかな？
当初はソニーの手違いでフリーリージョンで発売され

洋物のモザイク無しポルノDVDが見放題だぜ！！

…っという夢のようなマシーンだったという記憶…

その４年後に発売されたのが驚くほどの薄さ！！
薄型PS２でございます。

価格もお求めやすいのに！確か２万円くらいだっけかな？
…まじかよ…ドリームキャストは９，９００円だったけど！
（１台売れると１万円の赤字）

さて、そんな薄型PS２ですが…印象としては結構壊れやすい…
まぁ、私が使っているヤツだけかもしれませんが
２台所有していますが、常にどちらかは必ず不調な状態！！

…って事で、割と頻繁に記事にしていないだけで
内部清掃やらレンズクリーニングやら色々としていまして…
この間、ウンともスンとも言わぬPS２を俄修理し見事復活させたのですがァ
連動するように何故か元気だったPS２がぶっ壊れた！！！

何もしていないのに！！！

こうなれば…本気で直してやるッ！！見てろよ！！

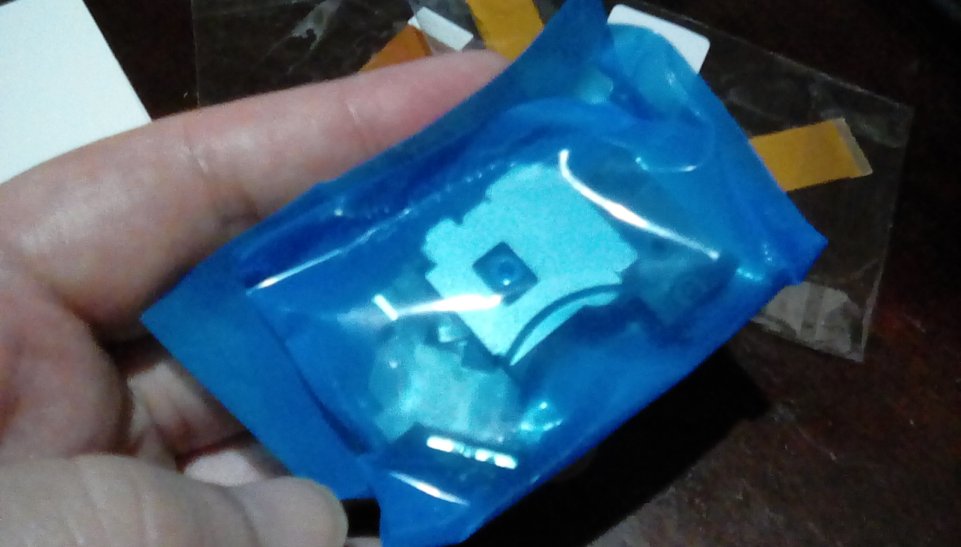

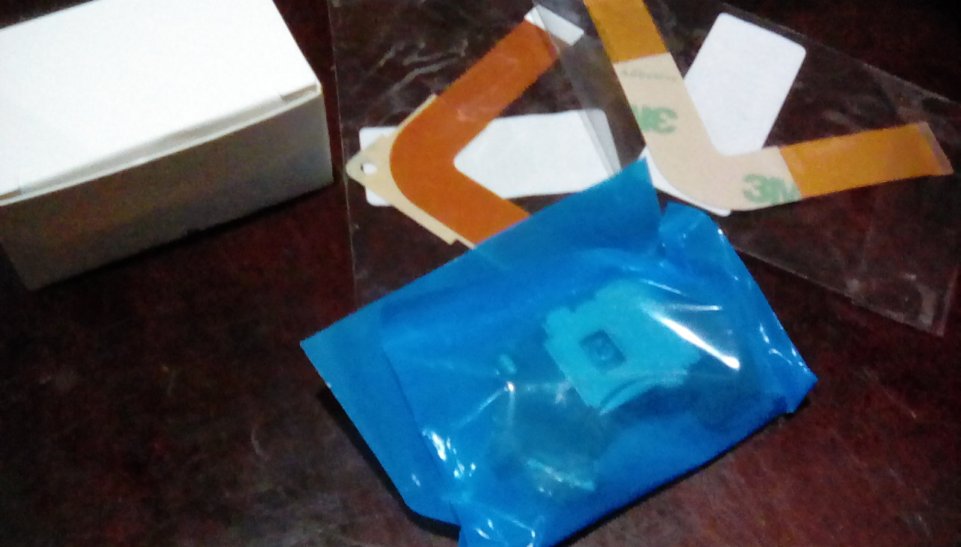

って事で、ピックアップレンズと…なんかヒラヒラのやつを注文しました…
Amazonで注文したので、数日で届くかと思ったら…
チャイナから来るということで２週間かかりました…

価格は１２００円くらいだったかな…
ハズレもあるらしいので念の為に２つ注文しました…

さて、既にPS２の保証なぞ無い…何も気にせず明けちまおうぞ…

今まで何度開けたであろうか…
あぁ、因みにスタンダードな黒と後に発売されたホワイトでは内部がチョッピリ違います。

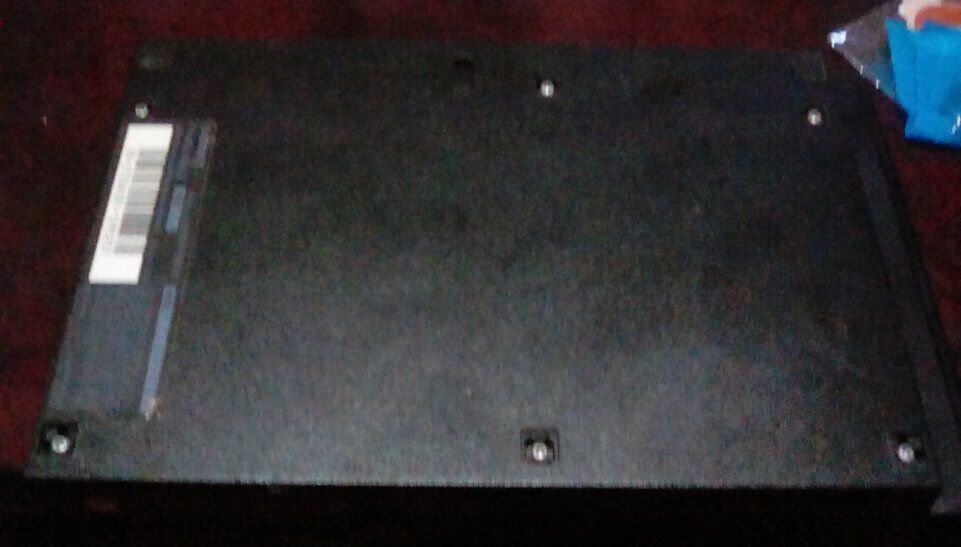

赤丸で囲んだネジ、赤丸で囲んだ…ビラビラの配線を慎重に抜き取ります

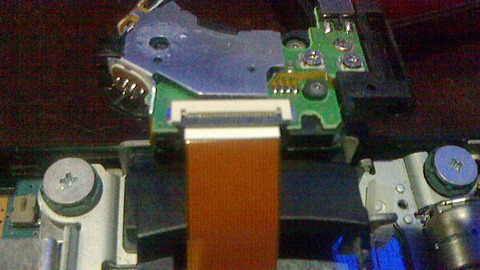

ピックアップレンズと本体を繋ぐビラビラのヤツですが
ピックアップレンズ、本体の端子にツメがあるので
ツメを上に上げてから取り外せばカンタンに取り外せます。
無理やりやっちゃダメだぜ？（１敗）

分離ッ！！
ピックアップレンズに電力をおくると思われるビラビラも単品で買ってあるので
剥がしてしまい…
いい機会なんで清掃しましょう…

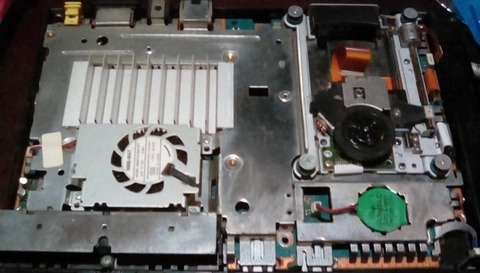

分解した…何ていうの？ディスク乗っけるヤツの…
赤丸部分のネジを取ります…
この部品とこのネジはクッソ小さいので無くさないように注意してな！？
私、危うく落としそうになって詰む所でしたから！！

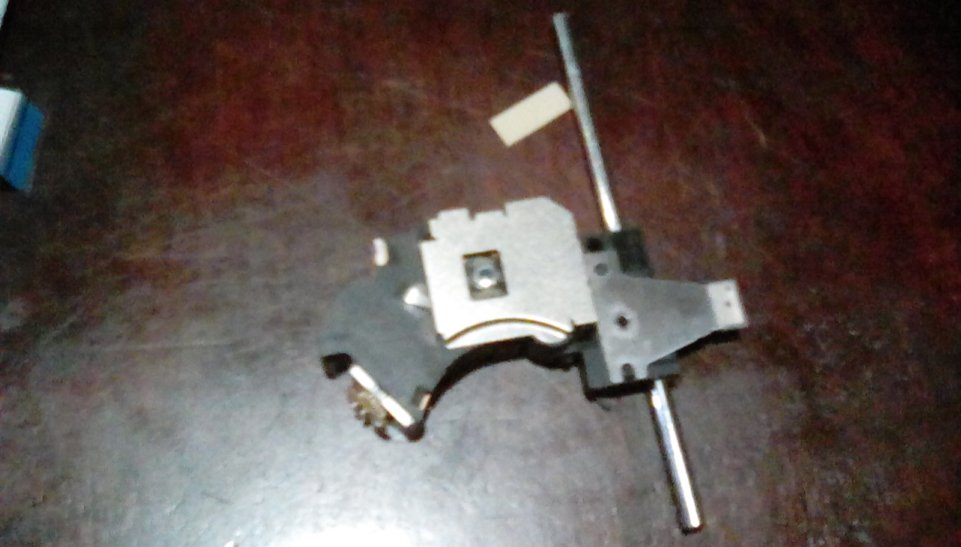

ネジとパーツを取れば、ポールごとレンズを外すことが出来ます…
この濁ったレンズ…コレはチョット掃除したていどでは治らんでしょう…

さて、画像が荒くてスッゴイ解りづらいと思いますが…

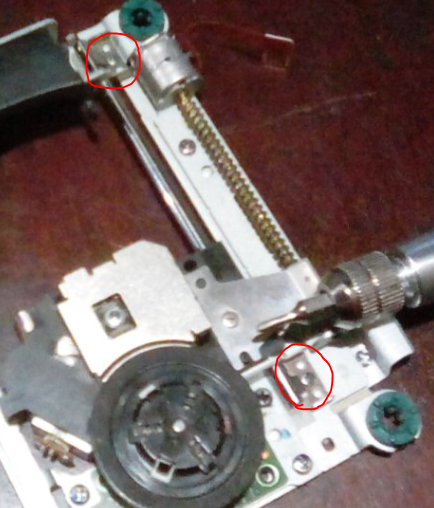

ピックアップレンズの裏側にある赤丸で囲ったネジ…
コイツの下には小さく、『CD』『DVD』と表記されております…
コイツは各々のレーザー照射力を調整するツマミですので…
裏が黒いディスクが読み込みにくい！っと思ったらCDを…
DVDが読み込まねぇ！っと思ったらDVDのツマミを…
時計回りに１mmくらい回すと治る可能性があるらしいです。

ホントデリケートらしく、失敗すれば九分九厘ぶっ壊れるかするっぽいので
推奨もしませんし当然責任なんて知ったことではないですが
無反応なジャンク品を復活させるなら最終手段ではアリだと思います。

私はこのネジを回す特殊なネジを持ち合わせていないのでやったことはありません。


さて…新品と交換ぜよ！！！
…っと、その前に！！！！

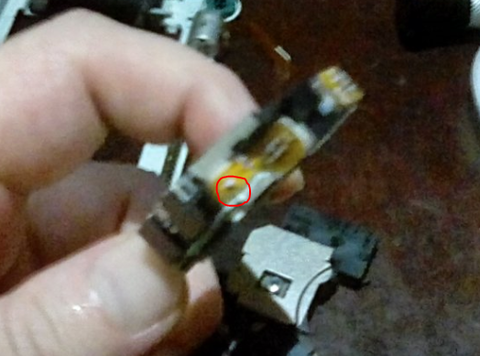

レンズ部品には、ショートさせないように、ショートランドというのが施されている場合があるそうで…

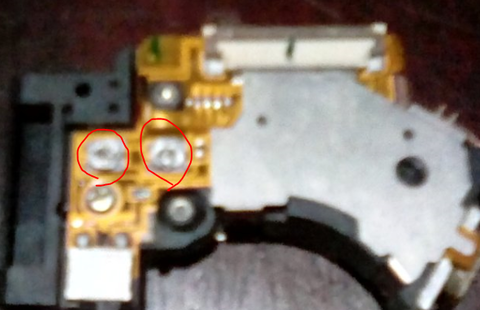

赤丸の部分にハンダが盛られている場合は、ショートランドされている状態！！
このままでは使えないので…

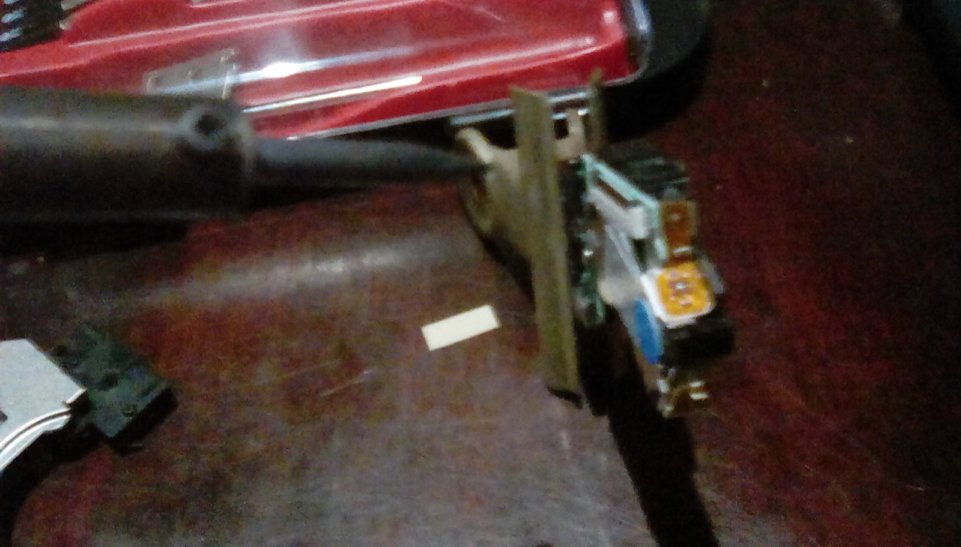

ハンダ吸い取り線で除去します…
ショートランド…オレ、ショートランド…オボエタ…

パーツを取り替えて元に戻して…さぁ、動作チェック！！！

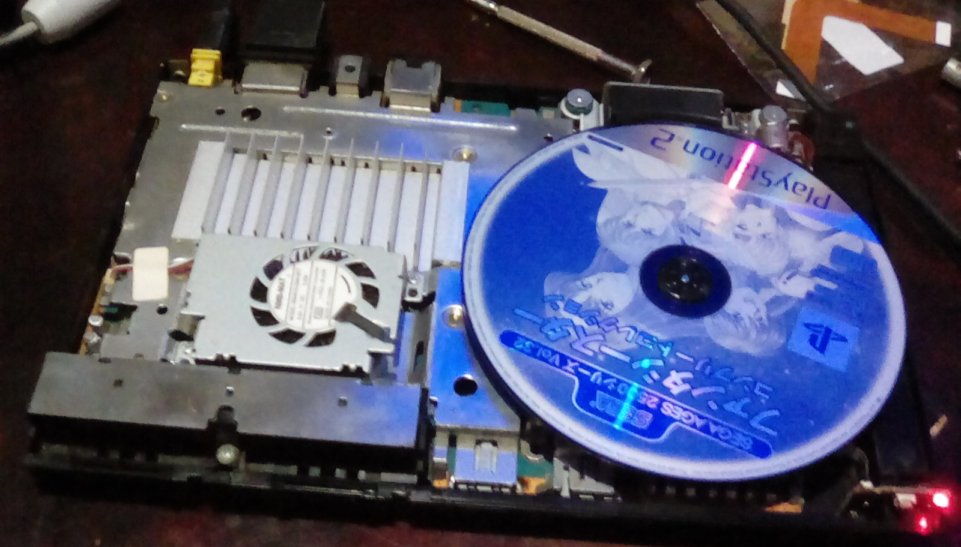

っと、既に動作確認が終わった後のキャプチャなので、裏面が黒いCDゲームを入れておりますが
最初は数百円で売っている傷が付いても惜しくないゲームディスクで確認するのが得策です。

仮止めではありませんが、ほんの少し部品が浮いているだけでディスクに傷が入る恐れがあるので
念の為に微妙なディスクでやりましょう。

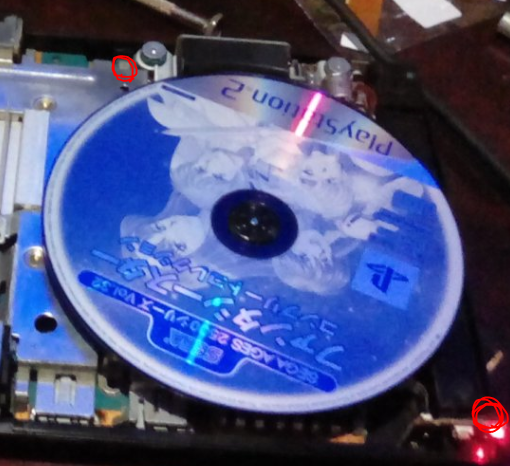

そうそう…フタを開けたままディスクを読み込ませる方法は…
赤い丸で囲った２箇所にあるボタンを同時に押しっぱなしにすると
ディスクカバーが閉まったと認識してディスクの読み込みを始めます。

因みにディスクの読み込み不良の理由の結構な原因の一つに
奥側のボタンへの接触不良が挙げられますので
詳しくはコチラの記事をご覧ください。


って事でネ…しっかり直りました！
DVDは快適に…CDディスクも快適に認識…

これはレンズだけ買えば、２，０００円くらいでPS２が蘇るから最高じゃないか！！
…って思うでしょ？
ディスク周りは故障原因のカタマリなんで、修理方法の一つに過ぎないっぽいです…

他にも、ディスクを回す部分がヘタっていたり…
ピックアップレンズを移動させるモーターがダメになっていたり…
そもそも基板そのものがダメになっていたり…

ただ、構造を理解しておけば、今後必ず役に立つ…
ジャンクのPS２を買ってきて使える部品を吟味して来るXデー（PS２がぶっ壊れる日）に備えるのもアリだと思います。
さぁ皆！勇気をもってPS２を解体してみよう！！

私はモウ一台、元気な薄型PS２を買っておくゾ！！
